تحليل الهيكل ومبدأ العمل لآلة التشكيل بالحقن

آلة التشكيل بالحقن عبارة عن جهاز يجمع بين خصائص المعالجة الحرارية للمواد البلاستيكية ومبدأ صب المعادن المنصهرة. في أواخر الأربعينيات من القرن العشرين، تم تطوير آلة التشكيل بالحقن اللولبية الملدنة مسبقًا. منذ ذلك الحين، يتركز التطوير بشكل أساسي على آلة قولبة حقن اللولب الملدن مسبقًا، وسيظهر اللولب المزدوج ونوع العادم والأشكال الأخرى بعد توصيل الخط.

في عام 1980، أنتجت فرنسا أكبر آلة قولبة بالحقن اللولبية في العالم في ذلك الوقت، بسعة أولية تبلغ 170 كجم. من الثمانينيات إلى السنوات الأخيرة، تركز تطوير آلات قولبة الحقن بشكل رئيسي في عدة مجالات: وهي نظام التحكم الآلي الصغير والمعدات المساعدة المختلفة في تطبيق الأتمتة في القولبة؛ تنسيق الآلات الدقيقة والأنظمة الهيدروليكية عالية الأداء؛ تطوير آلات قولبة الحقن المختلفة والتصميم بمساعدة الكمبيوتر لتحديد ظروف الحقن لتحليل تدفق البلاستيك للأشكال المعقدة؛ تطبيقات التقنيات المختلفة على ماكينات القولبة بالحقن.

مبدأ العمل لآلة التشكيل بالحقن

يستخدم قولبة الحقن الخصائص الحرارية والفيزيائية للبلاستيك لإضافة مواد من القادوس إلى البرميل. يتم تسخين البرميل بواسطة حلقة تسخين خارجية لإذابة المادة. تم تجهيز البرميل بمسمار يتم تشغيله بواسطة محرك طاقة خارجي. يتم قطع المادة بواسطة المسمار. تحت العمل المزدوج للمسمار، فإنه يلدن ويذوب ويتجانس تدريجيًا. عندما يدور المسمار، تدفع المادة المادة المنصهرة إلى رأس المسمار تحت تأثير قوة الاحتكاك والقص للحوض. في الوقت نفسه، يكون المسمار في تراجع المادة تحت تفاعل المسمار، بحيث يشكل رأس المسمار مساحة تخزين لإكمال عملية التلدين. بعد ذلك، تحت تأثير مكبس الأسطوانة، سوف يمرر المسمار المادة المنصهرة في غرفة التخزين إلى تجويف القالب من خلال الفوهة بسرعة عالية وضغط عالي. بعد الحفاظ على ضغط المادة المنصهرة الموجودة في التجويف، وتبريدها وتصلبها وتشكيلها، يتم فتح القالب بواسطة آلية التثبيت، ويتم إخراج المنتج المُشكل من القالب من خلال جهاز القاذف.

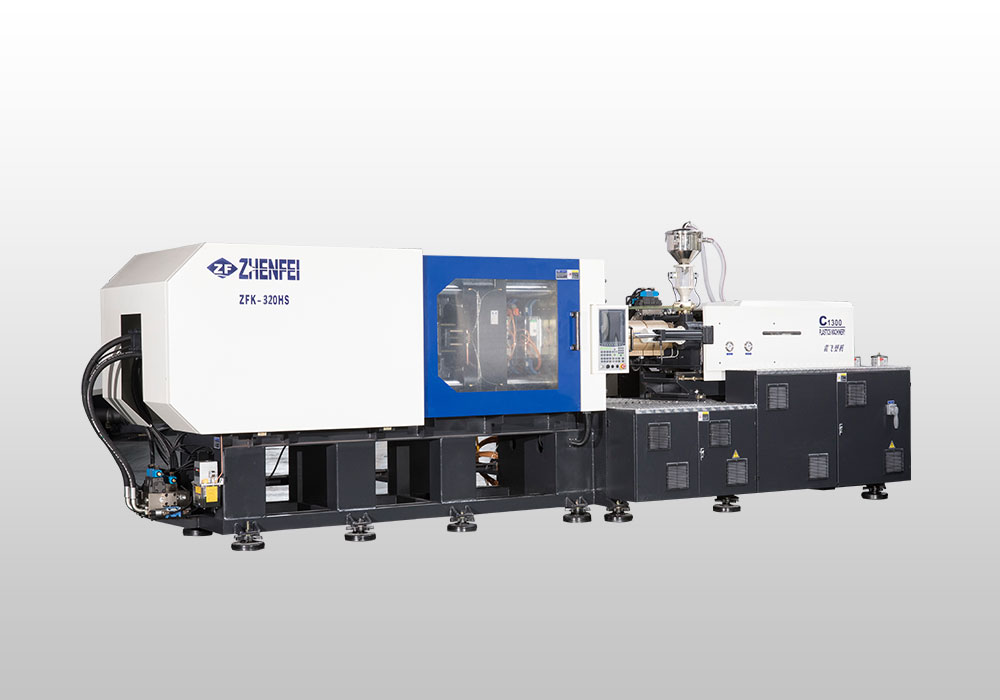

تحليل تكوين آلة صب الحقن

وفقًا لمتطلبات عملية التشكيل، فإن آلة التشكيل بالحقن هي نموذج ذو تكامل قوي للميكاترونكس، والذي يتكون بشكل أساسي من الأجزاء، وأجزاء التثبيت، والجسم، والنظام الهيدروليكي، ونظام التسخين، ونظام التحكم، وجهاز التغذية، وما إلى ذلك.

في الوقت الحاضر، أجهزة حقن الأذن الشائعة لها نوع ذو أسطوانة واحدة ونوع ذو أسطوانة مزدوجة.

هناك نوعان من الأجزاء الملدنة: نوع المكبس ونوع المسمار. في عملية الدفع المستمرة للمسمار الدوار، يدرك البلاستيك تغير الحالة الفيزيائية، ويتم حقنه في تجويف القالب في حالة منصهرة. ولذلك، فإن الأجزاء الملدنة هي الأجزاء الأساسية التي تكمل التجانس والتلدن وتحقق القياس الكمي.
