كيف تعمل آلة التشكيل بالحقن؟ دليل المبتدئين الكامل

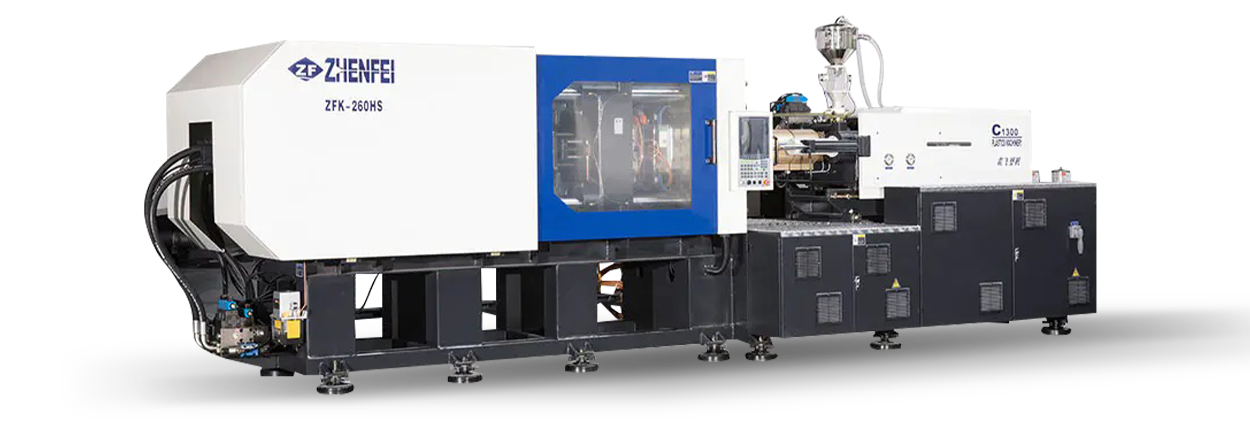

ما هي آلة التشكيل بالحقن وما هو استخدامها؟

A ماكينة قولبة حقن البلاستيك هو جهاز تصنيع مصمم لإنتاج الأجزاء عن طريق حقن مادة لدن بالحرارة أو مادة متصلبة بالحرارة في قالب مصنوع بدقة. إنها العمود الفقري لتصنيع البلاستيك الحديث، وهي مسؤولة عن إنتاج كل شيء بدءًا من أغطية الزجاجات والمحاقن الطبية وحتى لوحات عدادات السيارات ومساكن الأجهزة الإلكترونية الاستهلاكية.

يتم استخدام القولبة بالحقن في كل صناعة تقريبًا لأنها تقدم:

• التكرار العالي : كل جزء يتم إنتاجه متطابق تقريبًا، مع تفاوتات تصل في كثير من الأحيان إلى ±0.1 مم أو أكثر
• سرعة إنتاج عالية : أوقات الدورة قصيرة تصل إلى 10 ثوانٍ لكل جزء للمكونات الصغيرة
• الكفاءة المادية : يمكن إعادة طحن أشجار التنوب والمجاري وإعادة استخدامها، مما يقلل من النفايات
• مرونة التصميم : يمكن تحقيق الأشكال الهندسية المعقدة والأجزاء السفلية والإدخالات والأنسجة السطحية
• تكلفة منخفضة لكل جزء على نطاق واسع : بمجرد استهلاك الأدوات، تنخفض تكاليف الوحدة بشكل كبير مع الحجم

تم تقدير قيمة السوق العالمية لقوالب الحقن بحوالي 289 مليار دولار في 2023 ومن المتوقع أن ينمو بمعدل نمو سنوي مركب يبلغ حوالي 4.5% حتى عام 2030، مدفوعًا بالطلب من قطاعات السيارات والطبية والتعبئة والتغليف والسلع الاستهلاكية. إن فهم كيفية عمل هذه الآلات هو الخطوة الأولى لاستخدامها بفعالية أو اتخاذ قرار شراء سليم.

المكونات الرئيسية لآلة التشكيل بالحقن

تتكون كل آلة قولبة بالحقن - بغض النظر عن حجمها أو نوعها - من نفس الأنظمة الفرعية الأساسية. يساعدك فهم كل مكون على تشخيص المشكلات وتحسين الإعدادات والتواصل بوضوح مع الموردين والمشغلين.

1. وحدة الحقن (وحدة التلدين)

وحدة الحقن مسؤولة عن إذابة المادة البلاستيكية الخام وإيصالها إلى القالب. وتشمل مكوناته الفرعية الرئيسية ما يلي:

• هوبر : الحاوية على شكل قمع حيث يتم تحميل الكريات أو الحبيبات أو المسحوق البلاستيكي. غالبًا ما يتم ربط المجففات بالقادوس لإزالة الرطوبة من المواد المسترطبة مثل النايلون أو ABS.
• برميل : أنبوب أسطواني ساخن يتم من خلاله نقل المواد. يتم التحكم في درجات حرارة البرميل في مناطق متعددة، تتراوح عادة من 180 درجة مئوية إلى 320 درجة مئوية اعتمادا على المواد.
• المسمار الترددية : العنصر الأكثر أهمية — برغي حلزوني دوار ينقل المادة للأمام، ويولد حرارة احتكاك للمساعدة في الذوبان، ثم يعمل كمكبس لحقن المادة المنصهرة في القالب. يتراوح قطر المسمار عادة من 20 ملم إلى 200 ملم .
• صمام عدم الرجوع (حلقة الفحص) : يمنع البلاستيك المنصهر من التدفق مرة أخرى إلى أعلى المسمار أثناء الحقن، مما يضمن تماسك اللقطة.
• فوهة : طرف البرميل الذي يتصل بجلبة القالب. يجب أن يشكل ختمًا مانعًا للتسرب أثناء الحقن.

2. وحدة التثبيت

تعمل وحدة التثبيت على تثبيت نصفي القالب معًا أثناء الحقن وتفتحهما لإخراج الجزء. قياسه الأساسي هو قوة لقط ، معبرا عنها بالأطنان. إن الآلة ذات قوة التثبيت غير الكافية ستسمح للقالب بالوميض (تسرب البلاستيك عند خط الفراق)، مما يؤدي إلى إنتاج أجزاء معيبة.

يتم حساب قوة التثبيت المطلوبة تقريبًا على النحو التالي: مساحة الجزء المسقطة (سم²) × ضغط التجويف (كجم/سم²) . بالنسبة للمواد البلاستيكية ذات الأغراض العامة، يتراوح ضغط التجويف عادةً من 300 إلى 700 كجم/سم².

• تبديل المشبك : يستخدم نظام ربط ميكانيكي مضخم بواسطة أسطوانة هيدروليكية. أكثر كفاءة في استخدام الطاقة عند القفل الكامل، وحركة أسرع.
• المشبك الهيدروليكي (مباشر) : تقوم أسطوانة هيدروليكية كبيرة بتطبيق قوة التثبيت بشكل مباشر. أفضل للآلات الكبيرة والقوالب التي تتطلب قوة متغيرة.
• هيدروميكانيكية : يجمع بين أسطوانة هيدروليكية قصيرة الشوط وعناصر تبديل ميكانيكية لتضخيم القوة.

3. القالب

على الرغم من أنه ليس جزءًا من الآلة نفسها من الناحية الفنية، إلا أن القالب هو ما يعطي كل جزء شكله. يتم تصنيع القوالب عادةً من الفولاذ المقسى (P20 أو H13 أو S136) أو الألومنيوم لأدوات النماذج الأولية. يمكن للقالب الفولاذي المخصص للإنتاج أن يتحمل عادةً 500.000 إلى 1.000.000 دورة . تعد تكلفة القالب مكونًا رئيسيًا في التكلفة الإجمالية لآلة التشكيل بالحقن لأي مشروع جديد، بدءًا من 3000 دولار أمريكي لأدوات الألمنيوم البسيطة ذات التجويف الواحد ل 100,000 دولار أمريكي للقوالب الفولاذية المعقدة والمتصلبة متعددة التجاويف .

4. نظام التحكم

تستخدم آلات القولبة بالحقن الحديثة PLC (وحدة التحكم المنطقية القابلة للبرمجة) أو أنظمة التحكم المعتمدة على CNC مع شاشات اللمس HMI. يتيح ذلك للمشغلين برمجة ومراقبة سرعة الحقن بدقة، وملفات تعريف الضغط، ومناطق درجة الحرارة، وعدد الدورات في الدقيقة اللولبية، وضغط التثبيت، ووقت التبريد، ومعلمات الإخراج - غالبًا مع تعليقات حلقة مغلقة للتعديل في الوقت الفعلي.

دورة صب الحقن: خطوة بخطوة

تتكون دورة الإنتاج لآلة قولبة حقن البلاستيك من ست مراحل متميزة تتكرر بشكل مستمر أثناء الإنتاج. يساعد فهم كل مرحلة المشغلين على تحسين وقت الدورة والجودة في وقت واحد.

1. إغلاق القالب ولقط : تتقدم اللوحة المتحركة، وتغلق نصفين القالب. تقوم وحدة التثبيت بعد ذلك بتطبيق قوة التثبيت الكاملة — غالبًا من 50 إلى 6000 طن اعتمادًا على حجم الماكينة - لمنع فتح القالب أثناء الحقن.
2. الحقن : يتقدم المسمار إلى الأمام مثل المكبس، ويدفع الطلقة البلاستيكية المنصهرة عبر الفوهة، إلى داخل الذباب، ومن خلال المجاري والبوابات، وأخيرًا إلى تجويف القالب. تتراوح ضغوط الحقن عادة من 700 إلى 1400 بار (10000–20000 رطل لكل بوصة مربعة) .
3. التعبئة / الضغط المستمر : بعد ملء التجويف، يتم الحفاظ على ضغط "تثبيت" أقل لعدة ثوانٍ لتعويض انكماش المادة أثناء تبريدها. تحدد هذه المرحلة بشكل حاسم أبعاد الجزء النهائي وجودة السطح.
4. التبريد : يصلب الجزء داخل القالب . تمر قنوات التبريد - التي تحمل عادةً الماء بدرجة حرارة تتراوح بين 10 و50 درجة مئوية - عبر القالب لتسريع هذه العملية. يمثل وقت التبريد عادة 50-80% من إجمالي وقت الدورة لذا فإن تحسين التبريد هو الطريقة الأكثر تأثيرًا لتقليل وقت الدورة.
5. تراجع المسمار / التلدين : بينما يبرد الجزء، يدور المسمار ويتراجع، وينقل ويصهر المادة التالية من القادوس. تعمل هذه المرحلة بالتزامن مع التبريد لتقليل الوقت الميت.
6. فتح القالب وإخراجه : يفتح المشبك، ويتراجع نصف القالب المتحرك، وتقوم مسامير القاذف (التي يقودها نظام قاذف هيدروليكي أو ميكانيكي) بدفع الجزء المتصلب خارج تجويف القالب. يصبح الجهاز جاهزًا لبدء الدورة التالية.

أنواع آلات القولبة بالحقن: الهيدروليكية والكهربائية والهجينة

توفر أنواع أنظمة القيادة الثلاثة الأساسية لآلات القولبة بالحقن مزايا ومقايضات مميزة. يعد اختيار النوع المناسب أحد أهم القرارات عند تقييم أي آلة قولبة بالحقن للبيع.

آلة صب الحقن الهيدروليكية

ال ماكينة قولبة الحقن الهيدروليكية هو النوع الأقدم والأكثر انتشارًا على مستوى العالم. إنها تستخدم مضخة هيدروليكية يتم تشغيلها بواسطة محرك كهربائي لتشغيل جميع حركات الماكينة - التثبيت، والحقن، والتدوير اللولبي، والإخراج - من خلال الأسطوانات والصمامات الهيدروليكية.

• المزايا : تتوفر قوة تثبيت عالية (تصل إلى 6000 طن)، وقوية لتطبيقات الخدمة الشاقة، وتكلفة شراء أولية أقل، وصيانة مفهومة جيدًا
• العيوب : استهلاك أعلى للطاقة (يعمل المحرك بشكل مستمر حتى في وضع الخمول)، وتكرار أقل دقة، ويتطلب السائل الهيدروليكي الإدارة ويمكن أن يشكل خطر التلوث
• التطبيقات النموذجية : قطع غيار السيارات، المكونات الهيكلية الكبيرة، أجزاء الجدران الثقيلة، حاويات التعبئة والتغليف
• استهلاك الطاقة : تقريبا 10-20 كيلووات ساعة في الساعة للآلات متوسطة الحجم

ماكينة قولبة الحقن الكهربائية

ال ماكينة قولبة الحقن الكهربائية يستبدل المحركات الهيدروليكية بمحركات كهربائية مؤازرة لجميع أو معظم محاور الماكينة. تم تسويق الآلات الكهربائية بالكامل لأول مرة في اليابان في الثمانينيات، وقد نمت بسرعة في حصتها في السوق وتمثل الآن نسبة كبيرة من مبيعات الآلات الجديدة في أوروبا واليابان وأمريكا الشمالية.

• المزايا : استهلاك أقل للطاقة بنسبة 40-70% مقارنة بالآلات الهيدروليكية المماثلة، إمكانية تكرار فائقة ودقة تحديد موضع (±0.01 مم أو أفضل)، أوقات دورات أسرع، عدم وجود سائل هيدروليكي (متوافق مع غرفة التنظيف)، تشغيل أكثر هدوءًا
• العيوب : سعر شراء أولي أعلى (عادة بنسبة 20-40% أكثر من المعادل الهيدروليكي)، وأقل توفرًا في قوى التثبيت الكبيرة جدًا، ويمكن أن يكون إصلاح محرك سيرفو متخصصًا
• التطبيقات النموذجية : الأجهزة الطبية، الإلكترونيات الدقيقة، المكونات البصرية، الأجزاء الملامسة للأغذية، بيئات الغرف النظيفة
• استهلاك الطاقة : تقريبا 3-8 كيلو واط ساعة في الساعة للآلات متوسطة الحجم المكافئة

آلة صب الحقن الهجين

تجمع الآلات الهجينة بين المحركات الكهربائية المؤازرة لوحدة الحقن والمسمار مع المحركات الهيدروليكية للتثبيت. يهدف هذا النهج إلى الحصول على الدقة وتوفير الطاقة للمحركات الكهربائية حيث تكون القابلية للتكرار أكثر أهمية، مع الاحتفاظ بالطاقة الهيدروليكية لوحدة التثبيت عالية القوة بتكلفة أقل من الآلات الكهربائية بالكامل ذات الحمولة الكبيرة.

• توفير الطاقة مقابل الهيدروليكية النقية : عادة 20-40%
• الأفضل ل : تطبيقات الحمولة المتوسطة إلى الكبيرة حيث تكون الكهرباء الكاملة باهظة التكلفة ولكن الدقة وكفاءة الطاقة مهمتان

حجم آلة التشكيل بالحقن: من الحمولة الصغيرة إلى الحمولة الكبيرة

يتم تصنيف آلات القولبة بالحقن في المقام الأول حسب قوة لقط in tonnes و بهم حجم الحقنة (حجم الحقن بالسم³) . يعد اختيار الماكينة ذات الحجم المناسب لتطبيقك أمرًا بالغ الأهمية - فهي صغيرة جدًا وسيومض القالب أو ستقل طاقة الماكينة؛ كبيرة جدًا وتضيع الطاقة والمساحة الأرضية.

ماكينة قولبة حقن صغيرة

A آلة صب الحقن المصغرة يقدم عادةً قوى تثبيت تبلغ من 1 إلى 20 طن وأحجام اللقطات 1 إلى 30 سم مكعب . تم تصميم هذه الآلات المدمجة من أجل:

• تطوير النموذج الأولي وإنتاج دفعة صغيرة
• الإعدادات التعليمية والمختبرية
• المجوهرات ومكونات الأسنان والأجزاء الدقيقة
• مجتمعات الهواة والصانعين

تبدأ ماكينات القولبة بالحقن الصغيرة التي توضع على الطاولة من علامات تجارية مثل Morgan Press أو Babyplast من حوالي الساعة 5,000-15,000 دولار أمريكي مما يجعلها في متناول العمليات الصغيرة ومختبرات البحث والتطوير.

آلة صب الحقن الصغيرة

A آلة صب الحقن الصغيرة يشير عمومًا إلى الوحدات ذات قوى التثبيت 20 إلى 150 طن . هذه هي القوى العاملة في منشآت الإنتاج الصغيرة والمتوسطة، وهي مناسبة لإنتاج أجزاء مثل الموصلات، والأغطية، والمبيتات الصغيرة، والمكونات الطبية. إنها تتلاءم مع المساحات الأرضية المتواضعة وهي اختيارات شائعة عندما تبحث الشركات عن مكان مناسب آلة صب الحقن for sale على مستوى الإنتاج الأولي إلى المتوسط.

آلة صب الحقن المتوسطة

الآلات المتوسطة، الممتدة 150 إلى 1000 طن التعامل مع أكبر مجموعة من تطبيقات الإنتاج. عادةً ما تقع الأجزاء الداخلية للسيارات، ومساكن الأجهزة المنزلية، ومكونات المنتجات الاستهلاكية الكبيرة ضمن هذا النطاق. تمثل هذه الآلات جوهر معظم عمليات القولبة بالحقن التجارية في جميع أنحاء العالم.

الآلات الكبيرة والكبيرة جدًا

الآلات أعلاه 1000 طن - وما يصل إلى 6000 طن أو أكثر - تُستخدم لإنتاج مكونات هيكلية كبيرة: مصدات السيارات وألواح الأبواب، والحاويات الكبيرة، والأثاث الخارجي، والمنصات الصناعية. قد تشغل هذه الآلات آثار أقدام المصنع طوله 20 مترًا أو أكثر وتتطلب استثمارات كبيرة في البنية التحتية.

سعر آلة التشكيل بالحقن: ما الذي يؤثر على التكلفة؟

ال آلة صب الحقن price يمتد نطاق واسع بشكل ملحوظ - من بضعة آلاف من الدولارات لوحدة صغيرة توضع على الطاولة إلى عدة ملايين لآلة دقيقة ذات حمولة كبيرة. إن فهم ما يدفع التكلفة يساعد المشترين على اتخاذ قرارات شراء مستنيرة وتجنب الإفراط في الإنفاق أو التقليل من التحديد.

العوامل الرئيسية التي تحدد تكلفة آلة التشكيل بالحقن

• قوة التثبيت وحجم اللقطة : الآلات الأكبر حجما تكلف أكثر. قد تكلف آلة 100 طن 40.000-80.000 دولار أمريكي جديدة، في حين أن آلة 500 طن يمكن أن تتجاوز 200,000 دولار أمريكي .
• نوع نظام القيادة : تكلفة الآلات الكهربائية 20-40% more من النماذج الهيدروليكية المكافئة بسبب تكاليف المحرك المؤازر ونظام القيادة. قد تكلف السيارة الكهربائية بالكامل التي يبلغ وزنها 200 طن ما بين 150.000 إلى 250.000 دولار أمريكي مقابل 80.000 إلى 130.000 دولار أمريكي للمحرك الهيدروليكي المعادل.
• العلامة التجارية والأصل : العلامات التجارية الأوروبية (Engel، Arburg، Krauss-Maffei، Wittmann) والعلامات التجارية اليابانية (Fanuc، Sumitomo، Nissei) تحظى بأسعار متميزة بسبب الهندسة الدقيقة، ودعم ما بعد البيع، وسمعة العلامة التجارية. الشركات المصنعة الصينية (هايتي، تشن هسونج، ييزومي) تقدم الآلات في انخفاض الأسعار بنسبة 30-60% مع جودة تنافسية متزايدة.
• تعقيد نظام التحكم : يضيف التحكم المتقدم متعدد المحاور ومراقبة العمليات في الوقت الفعلي واتصال Industry 4.0 تكلفة كبيرة ولكنه يعمل أيضًا على تحسين الجودة وتقليل معدلات الخردة.
• قدرات خاصة : تعمل إمكانيات التشكيل متعدد المكونات (2K/3K)، أو مساعدة الغاز، أو وضع العلامات داخل القالب، أو الحقن المشترك على إضافة تكلفة مقارنة بالآلة القياسية المكونة من مكون واحد.
• جديد مقابل مستعمل : أ آلة صب الحقن المستخدمة يمكن أن تقلل من النفقات الرأسمالية الأولية بنسبة 30-70% مقارنةً بالجديد، على الرغم من أنه يأتي مع مخاطر صيانة أعلى ومدة خدمة متبقية أقصر.

التكلفة الإجمالية للملكية: تتجاوز سعر الشراء

ال purchase price of an injection molding machine is only part of the true آلة صب الحقن cost . يجب على المشترين مراعاة:

• تكاليف الطاقة : أ hydraulic machine running 16 hours/day at 15 kWh average may consume 87.600 كيلووات ساعة سنويا . بسعر 0.20 يورو/كيلوواط ساعة، أي 17520 يورو سنويًا - مقارنة بحوالي 7000-9000 يورو لآلة كهربائية مماثلة.
• تكاليف الصيانة : تتطلب الآلات الهيدروليكية تغيير الزيت واستبدال المرشح وصيانة الختم. الميزانية تقريبا 2-4% من سعر شراء الماكينة سنويًا للصيانة.
• تكلفة الأدوات (العفن). : غالبًا ما تتجاوز تكلفة الماكينة للأجزاء المعقدة. هذه تكلفة لمرة واحدة يتم إطفاؤها على مدى عمر إنتاج الأداة.
• المعدات المساعدة : يمكن إضافة المبردات والمجففات ومناولة المواد والروبوتات والناقلات 20-50% من إجمالي تكلفة النظام .

دليل الشراء: آلة قولبة الحقن الجديدة مقابل المستعملة

أحد القرارات الأكثر أهمية لأي شخص يبحث عن آلة صب الحقن for sale هو ما إذا كنت تريد شراء جديدة أو مستعملة. يقدم كلا المسارين قيمة مشروعة اعتمادًا على الميزانية ومتطلبات التطبيق وتحمل المخاطر.

مزايا شراء آلة صب الحقن المستعملة

• انخفاض التكلفة الأولية بشكل ملحوظ : أ well-maintained used 150-tonne hydraulic machine that cost USD 120,000 new may sell for 30.000-60.000 دولار أمريكي بعد 5-10 سنوات من الخدمة.
• توافر أسرع : غالبًا ما تستغرق الآلات الجديدة من العلامات التجارية الأوروبية أو اليابانية الكبرى فترات زمنية تصل إلى 16-36 أسبوعا . يمكن تسليم الآلات المستعملة المتوفرة في مخزون الموزعين وتركيبها خلال أسابيع.
• سجل حافل : أ machine with documented production history and service records is a known quantity.
• مثالية للإنتاج منخفض الحجم أو غير مؤكد : إذا كانت أحجام الإنتاج غير مثبتة أو متغيرة، فإن انخفاض استثمار رأس المال يقلل من المخاطر المالية.

المخاطر والاعتبارات عند شراء آلة مستعملة

• حالة تآكل غير معروفة : قد لا يكون تآكل البراغي والبراميل، وحالة النظام الهيدروليكي، وإجهاد شريط الربط مرئيًا دون إجراء فحص تفصيلي. اطلب دائمًا تقرير الفحص أو قم بإجراء واحد قبل الشراء.
• الضوابط التي عفا عليها الزمن : قد تستخدم الآلات القديمة أجهزة التحكم المنطقية القابلة للبرمجة (PLC) أو أنظمة التحكم القديمة التي لم تعد قطع الغيار متوفرة لها، مما يؤدي إلى مخاطر الخدمة على المدى الطويل.
• لا يوجد ضمان : تُباع معظم الأجهزة المستخدمة كما هي ما لم يقدم المُجدد المعتمد ضمانًا محدودًا.
• كفاءة الطاقة : غالبًا ما تفتقر الآلات الهيدروليكية القديمة إلى مضخات ذات إزاحة متغيرة أو أنظمة هيدروليكية مؤازرة، مما يؤدي إلى ارتفاع تكاليف الطاقة مقارنة بنظيراتها الحديثة.

ما الذي يجب التحقق منه قبل شراء آلة قولبة الحقن المستعملة

1. اطلب تاريخ الخدمة والصيانة الكامل للجهاز
2. فحص تآكل المسمار والبرميل (قياس قطر تجويف البرميل ورحلة المسمار OD وفقًا للمواصفات الأصلية)
3. تشغيل دورة إنتاج كاملة وقياس تناسق الوزن من طلقة إلى طلقة (الهدف: ±0.5% أو أفضل )
4. تحقق من حالة شريط الربط للتأكد من استقامته وتآكل الخيوط وعلامات تشقق التعب
5. تحقق من ضغط النظام الهيدروليكي ومعدلات التدفق وتحقق من عدم وجود تسربات
6. التأكد من توفر قطع الغيار والدعم الفني لنظام التحكم
7. تحقق من معايرة قوة المشبك بخلية تحميل معايرة إن أمكن

عيوب قولبة الحقن الشائعة وكيفية الوقاية منها

حتى مع وجود آلة قولبة بالحقن جيدة الصيانة، يمكن أن تحدث عيوب في العملية. يتيح فهم العيوب الأكثر شيوعًا وأسبابها الجذرية استكشاف الأخطاء وإصلاحها بشكل أسرع وتقليل معدلات الخردة.

المواد المعالجة في آلات القولبة بالحقن

يمكن لآلة قولبة حقن البلاستيك معالجة مجموعة واسعة من المواد البلاستيكية الحرارية والمواد المتصلدة بالحرارة. يؤثر اختيار المواد تأثيرًا عميقًا على متطلبات تكوين الماكينة، ووقت الدورة، وتصميم الأدوات.

ال most commonly processed thermoplastics include:

• مادة البولي بروبيلين (PP) : مادة القولبة بالحقن الأكثر استخدامًا على مستوى العالم. تكلفة منخفضة، مقاومة كيميائية جيدة، معالجة سهلة عند درجة حرارة 200-280 درجة مئوية. تستخدم للتغليف والحاويات ومكونات السيارات.
• ABS (أكريلونيتريل بوتادين ستايرين) : مقاومة ممتازة للصدمات وجودة السطح. درجة حرارة المعالجة 200-250 درجة مئوية. يُستخدم على نطاق واسع في أغلفة الأجهزة الإلكترونية الاستهلاكية، ومكعبات LEGO، وزخارف السيارات.
• البولي ايثيلين (HDPE/LDPE) : تكلفة منخفضة، مقاومة كيميائية ممتازة، نافذة معالجة واسعة. تستخدم للزجاجات والأنابيب والحاويات الصناعية.
• نايلون (PA6/PA66) : قوة عالية، مقاومة ممتازة للتآكل والحرارة. يتطلب تجفيفًا شاملاً قبل المعالجة. تستخدم للتروس والمحامل والمكونات الهيكلية.
• البولي (كمبيوتر) : قوة تأثير رائعة ووضوح بصري. درجة حرارة المعالجة 260-310 درجة مئوية. يستخدم للعدسات البصرية ومعدات السلامة والأجهزة الطبية.
• بوم (أسيتال/ديلرين) : صلابة عالية جداً واحتكاك منخفض. ممتاز للأجزاء الميكانيكية الدقيقة والتروس والسحابات.
• نظرة خاطفة وغيرها من البوليمرات عالية الأداء : تتطلب درجات حرارة المعالجة التي تزيد عن 350 درجة مئوية براميل ومسامير ذات درجة حرارة عالية تم تكوينها خصيصًا. يستخدم في تطبيقات الطيران والزرع الطبي وأشباه الموصلات.

العلامات التجارية الرائدة لآلات قولبة الحقن وما الذي يميزها

عند تقييم أي ماكينة قولبة بالحقن للبيع، فإن سمعة العلامة التجارية والبنية التحتية الداعمة وتراث الماكينة لها أهمية كبيرة - خاصة بالنسبة لموثوقية الإنتاج على المدى الطويل. فيما يلي أبرز الشركات المصنعة حسب المنطقة.

المصنعين الأوروبيين

• إنجل (النمسا) : مشهورة بالآلات التي لا تحتوي على شريط ربط والتكنولوجيا الرائدة في مجال الكهرباء بالكامل. قوية في قطاعات السيارات والطبية.
• أربورغ (ألمانيا) : مشهورة بسلسلة Allrounder - آلات عالية المرونة تتمتع بدقة وموثوقية استثنائيتين. شبكة خدمات عالمية قوية.
• كراوس مافي (ألمانيا) : رائدة في الآلات ذات الحمولة الكبيرة والعمليات الخاصة بما في ذلك القولبة متعددة المكونات وقولبة الحقن التفاعلية (RIM).
• ويتمان باتنفيلد (النمسا) : مورد متكامل للآلات والأتمتة؛ قوية في تطبيقات الدقة والتعبئة والتغليف.

المصنعين الآسيويين

• فانوك (اليابان) : القوة المهيمنة في عملية القولبة بالحقن الكهربائية بالكامل من خلال سلسلة ROBOSHOT الخاصة بها. دقة استثنائية، وتكرار، وكفاءة في استخدام الطاقة.
• سوميتومو ديماج (اليابان/ألمانيا) : الشركة الرائدة عالميًا في مجال قولبة المكونات البصرية والجدران الرقيقة فائقة الدقة باستخدام الآلات الكهربائية بالكامل.
• هايتي الدولية (الصين) : أكبر شركة مصنعة لآلات القولبة بالحقن في العالم من حيث الحجم. يقدم قيمة تنافسية في 30-50% أقل من الأسعار الأوروبية مع تحسين الجودة والخدمة بسرعة.
• تشين هسونغ (هونج كونج/الصين) : واحدة من أقدم شركات تصنيع الآلات وأكثرها رسوخًا في آسيا، وهي قوية في مجال التعبئة والتغليف وتطبيقات الأغراض العامة.

الأسئلة المتداولة حول آلات قولبة الحقن

ما هو الحد الأدنى للميزانية للبدء في صب الحقن؟

للإعداد الداخلي الأساسي مع أ آلة صب الحقن الصغيرة (50-100 طن)، الميزانية 40.000-100.000 دولار أمريكي ثمن الآلة بالإضافة إلى مبلغ يتراوح بين 5000 و30000 دولار أمريكي للأدوات (قالب ألومنيوم أحادي التجويف)، بالإضافة إلى المعدات المساعدة. قد تصل تكلفة الخلية الأساسية الكاملة إلى 70.000-150.000 دولار أمريكي. بالنسبة لأولئك الذين لديهم ميزانيات أكثر صرامة، فإن الاستعانة بمصادر خارجية لصياغة العقد وشراء آلة لاحقًا حيث يبرر الحجم ذلك هو أسلوب شائع ومعقول.

ما المدة التي تدومها آلة التشكيل بالحقن؟

يمكن لآلة قولبة الحقن التي يتم صيانتها جيدًا من شركة مصنعة حسنة السمعة أن تعمل بفعالية 20-30 سنة أو أكثر. إن عناصر التآكل الرئيسية - المسمار، والبرميل، وصمام عدم الرجوع، والأختام الهيدروليكية - كلها مواد استهلاكية قابلة للاستبدال. لا تزال العديد من الآلات الأوروبية من التسعينيات في خدمة الإنتاج النشطة بعد التجديد.

هل آلة التشكيل بالحقن الصغيرة مناسبة للإنتاج؟

A آلة صب الحقن المصغرة مناسب تمامًا لإنتاج كميات صغيرة من الأجزاء الصغيرة - ما يصل عادةً إلى بضعة آلاف من الأجزاء شهريًا. بالنسبة للكميات التي تصل إلى عشرات الآلاف شهريًا أو أكثر، فإن الآلة الأكبر حجمًا المزودة بأدوات متعددة التجاويف ستوفر اقتصاديات أفضل بكثير. تعد الآلات الصغيرة ذات قيمة كبيرة للنماذج الأولية وتجارب المواد وإنتاج الأجزاء الدقيقة المتخصصة.

ما هو الفرق بين حمولة آلة التشكيل بالحقن وحجم اللقطة؟

الحمولة يشير إلى قوة التثبيت التي يمكن للآلة تطبيقها لإبقاء القالب مغلقًا أثناء الحقن. حجم اللقطة يشير إلى الحد الأقصى لحجم البلاستيك الذي يمكن لوحدة الحقن توصيله في دورة واحدة. يجب أن تكون كلا المعلمتين متطابقتين مع الجزء الذي يتم إنتاجه - قد يتطلب الجزء الكبير والرفيع قوة تثبيت عالية ولكن حجم طلقة صغير، في حين أن الجزء العميق ذو الجدران السميكة قد يتطلب حجم طلقة كبير ولكن قوة تثبيت معتدلة.

ما هي المعدات المساعدة التي تتطلبها آلة التشكيل بالحقن؟

تتضمن خلية التشكيل بالحقن الجاهزة للإنتاج عادةً ما يلي: أ مجفف المواد (للراتنجات استرطابي)، أ تحكم في درجة حرارة القالب (الماء أو الزيتي)، أ مبرد (لتوفير مياه تبريد متسقة)، أ المحبب / إعادة الطحن (لإعادة تدوير أشجار الصنوبر والعدائين)، أ نظام نقل المواد (للتغذية الآلية للقادوس)، وفي كثير من الأحيان أ الروبوت أو نظام التشغيل الآلي لإزالة الأجزاء، أو وضع الإدخال، أو فحص المصب.

ال Future of Injection Molding Machines: Smart Manufacturing and Sustainability

ال injection molding industry is undergoing rapid transformation driven by digitalization, sustainability pressures, and material innovation. The next generation of plastic injection molding machines will be defined by several key trends.

• تكامل الصناعة 4.0 وإنترنت الأشياء الصناعية : تتميز الأجهزة الحديثة بشكل متزايد باتصال OPC-UA، مما يسمح بتدفق البيانات في الوقت الفعلي إلى أنظمة MES وERP. يمكن لخوارزميات الصيانة التنبؤية تنبيه المشغلين إلى المشكلات الناشئة قبل حدوث الأعطال، مما يقلل من وقت التوقف غير المخطط له.
• تحسين العمليات بمساعدة الذكاء الاصطناعي : يتم دمج أنظمة التعلم الآلي في منصات التحكم لضبط معلمات الحقن تلقائيًا بناءً على تعليقات الجودة في الوقت الفعلي، مما يقلل وقت الإعداد ومعدلات الخردة.
• نمو اعتماد السيارات الكهربائية بالكامل : مزايا تكلفة الطاقة ماكينة قولبة الحقن الكهربائيةs أصبحت مقنعة بشكل متزايد مع ارتفاع أسعار الطاقة على مستوى العالم. تجاوزت حصة السوق الكهربائية بالكامل في أوروبا 40% من مبيعات الآلات الجديدة بحلول عام 2023 ويستمر في النمو.
• معالجة المواد المستدامة : يتطلب الطلب المتزايد على البوليمرات الحيوية (PLA، PHA)، والراتنجات ذات المحتوى المعاد تدويره، والمواد القابلة للتحلل الحيوي تعديلات على الماكينة بما في ذلك البراميل المقاومة للتآكل، والهندسة اللولبية المعدلة، والتحكم المتقدم في درجة الحرارة.
• مفاهيم اللامركزية والمصانع الصغيرة : خلايا قولبة بالحقن مدمجة ومرنة - بما في ذلك آلة صب الحقن الصغيرةs مع الأتمتة المتكاملة - تمكن الإنتاج المحلي عند الطلب بالقرب من الأسواق النهائية، مما يقلل من التكاليف اللوجستية والمهل الزمنية.

بالنسبة للمشترين الذين يفكرون في شراء آلة قولبة بالحقن اليوم، تقترح هذه الاتجاهات إعطاء الأولوية للآلات بروتوكولات الاتصال المفتوحة، ومحركات الأقراص الموفرة للطاقة، وأنظمة التحكم القابلة للترقية ل ensure long-term relevance in an evolving manufacturing landscape.

الوجبات السريعة الرئيسية للمبتدئين

لأي شخص جديد في مجال القولبة بالحقن، إليك ملخصًا موجزًا لما تحتاج إلى معرفته لاتخاذ قرارات مستنيرة بشأن المعدات والعملية والاستثمار:

• ان injection molding machine melts plastic and injects it into a mold under high pressure, producing parts in cycles as short as 10 seconds.
• ال three core machine types — الهيدروليكية والكهربائية والهجينة - كل منها يناسب التطبيقات والميزانيات ومتطلبات الدقة المختلفة.
• يتم تحديد حجم الماكينة من خلال قوة التثبيت (الأطنان) وحجم اللقطة (سم³) - قم دائمًا بمطابقة هذه الأجزاء مع تصميم القالب والقالب الخاص بك.
• الحقن molding machine price يتراوح ما بين 5000 دولار أمريكي لوحدة صغيرة توضع فوق الطاولة إلى 2 مليون دولار أمريكي للآلات الدقيقة ذات الحمولة الكبيرة - مع مراعاة التكلفة الإجمالية للملكية، وليس سعر الشراء فقط.
• A آلة صب الحقن المستخدمة يمكن أن تقدم قيمة ممتازة ولكنها تتطلب فحصًا شاملاً وتقييمًا واقعيًا لاحتياجات الصيانة وتوافر قطع الغيار.
• يبدأ منع العيوب بالإعداد المناسب للآلة، وإعداد المواد، وتصميم القالب - وليس باستكشاف الأخطاء وإصلاحها بعد حدوثها.
• ال industry is moving toward all-electric machines, smart manufacturing connectivity, and sustainable material processing — consider future-proofing when making purchasing decisions.
